FX-90 Derin Ezme Takımı Sipariş Verme
FX-90 Derin Ezme Takımı, dış dişlerde diş dibi radyuslarının derin ezilmesi için kullanılan mekanik tek bilyeli bir takım çözümüdür. Doğru takım seçimi; diş ölçüsü, diş hatvesi, diş dibi radyusu, iş parçası geometrisi, malzeme dayanımı ve kullanılacak tezgah bağlantısına göre yapılır.
Sipariş veya teklif talebi için iş parçasına ait teknik bilgilerin paylaşılması, en uygun FX-90 takım konfigürasyonu, bilye seçimi ve proses parametrelerinin belirlenmesini sağlar.
Sipariş İçin Gerekli Bilgiler
Teklif ve sipariş sürecinin hızlı ilerlemesi için aşağıdaki bilgileri hazırlamanız önerilir:
|
Sipariş Bilgisi
|
Açıklama
|
|
Parça resmi
|
İş parçası teknik resmi, mümkünse 3D modeli paylaşılmalıdır. Dış diş bölgesi ve ölçüler net görülmelidir.
|
|
Diş ölçüsü
|
Dış diş çapı, diş tipi ve diş standardı belirtilmelidir.
|
|
Diş hatvesi
|
İşlenecek dişin hatve değeri paylaşılmalıdır.
|
|
Diş dibi radyusu
|
Derin ezilecek diş dibi radyusu belirtilmelidir.
|
|
Sağ-sol diş bilgisi
|
Diş yönü sağ veya sol olarak belirtilmelidir.
|
|
Malzeme bilgisi
|
Malzeme türü, sertlik ve çekme dayanımı paylaşılmalıdır.
|
|
İşleme çapı
|
Derin ezme yapılacak dış diş çapı belirtilmelidir.
|
|
Tezgah bilgisi
|
CNC veya konvansiyonel torna bilgisi paylaşılmalıdır.
|
|
Takım bağlantısı
|
Takım bağlantı tipi ve ölçüsü belirtilmelidir. Örneğin VDI40, VDI50, silindirik sap vb.
|
|
Üretim tipi
|
Numune, prototip veya seri üretim bilgisi verilmelidir.
|
|
Proses beklentisi
|
Yorulma dayanımı, yüzey kalitesi veya özel teknik şartlar belirtilmelidir.
|
FX-90 Takım Seçenekleri
FX-90 takımı, dış diş dibi radyuslarının kontrollü derin ezilmesi için farklı bilye ve bağlantı seçenekleriyle yapılandırılabilir.
|
Takım Tipi
|
Uygulama
|
Açıklama
|
|
FX-90
|
Dış diş dibi derin ezme
|
Dış dişlerde diş dibi / diş kök radyusunun derin ezme yöntemiyle güçlendirilmesi için kullanılır.
|
|
FX-90 uygulamaya özel konfigürasyon
|
Parça ve diş geometrisine göre takım seçimi
|
Diş ölçüsü, hatve, diş dibi radyusu, bilye seçimi, malzeme dayanımı ve tezgah bağlantısına göre değerlendirilir.
|
Sipariş Kodu Bilgisi
FX-90 takımları; uygulamaya göre takım tipi, bilye çapı, bilye/radyus bilgisi, sap bağlantısı ve özel proses ihtiyaçları dikkate alınarak tanımlanır.
Örnek sipariş gösterimi:

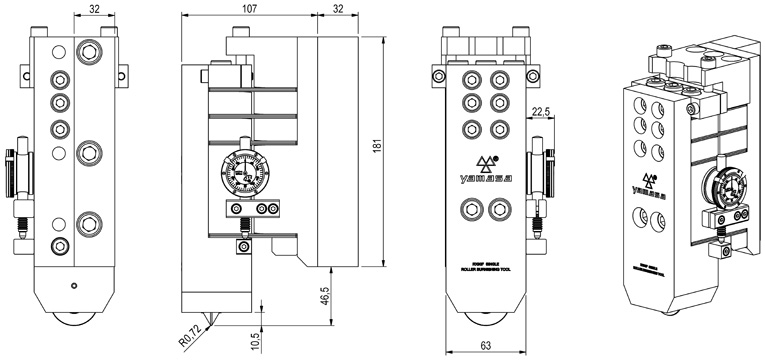

FX-90-1-R0,72-D38-60-SL32-R
Bu gösterim örnek amaçlıdır. Kesin sipariş kodu, teknik resim ve uygulama bilgileri değerlendirildikten sonra netleştirilir.
Teklif Talebi
Dış dişlerde yorulma dayanımını artırmak ve parçanıza en uygun FX-90 Derin Ezme Takımı çözümünü belirlemek için teknik resminizi ve uygulama bilgilerinizi bizimle paylaşabilirsiniz.
FX-90 Derin Ezme Takımı için doğru takım seçimini birlikte yapalım.
