Sipariş Verme FX-45

FX-45 Derin Ezme Takımı, dış radyusların derin ezilmesi için kullanılan mekanik tek bilyeli bir takım çözümüdür. Doğru takım seçimi; iş parçası geometrisi, radyus ölçüsü, malzeme dayanımı ve kullanılacak tezgâh bağlantısına göre yapılır.

Sipariş veya teklif talebi için iş parçasına ait teknik bilgilerin paylaşılması, en uygun FX-45 takım konfigürasyonunun belirlenmesini sağlar.

Sipariş İçin Gerekli Bilgiler

Teklif ve sipariş sürecinin hızlı ilerlemesi için aşağıdaki bilgileri hazırlamanız önerilir:

Sipariş Bilgisi	Açıklama
Parça resmi	İş parçası teknik resmi mümkünse 3D modeli, radyus bölgesi ve ölçüler net görülmelidir
Radyus ölçüsü	Derin ezilecek dış radyus ölçüsü belirtilmelidir
Malzeme bilgisi	Malzeme türü, sertlik ve çekme dayanımı paylaşılmalıdır
Parça çapı	İşlenecek çap aralığı belirtilmelidir
Tezgâh bilgisi	CNC/konvansiyonel torna ve takım bağlantısı bildirilmelidir
Takım bağlantısı	Takım bağlantı tipi ve ölçüsü belirtilmelidir (VDI40, Silindirik Ø50 vb.)
Üretim tipi	Numune, prototip veya seri üretim bilgisi verilmelidir
Proses beklentisi	Yorulma dayanımı, yüzey kalitesi veya özel şartlar belirtilmelidir

FX-45 Takım Seçenekleri

Takım Tipi	Max. Ezme Kuvveti
FX-45	10 kN
FX-45	20 kN

Takım seçimi, uygulama koşullarına ve iş parçası geometrisine göre yapılır.

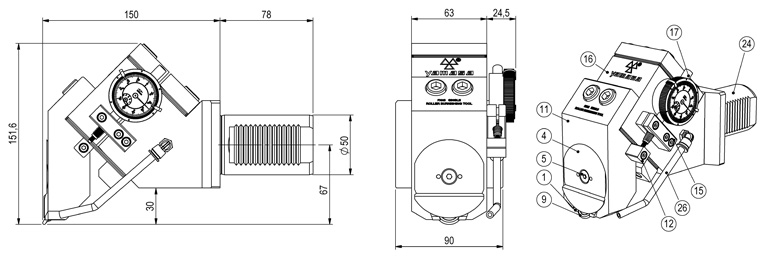

FX-45-10kN

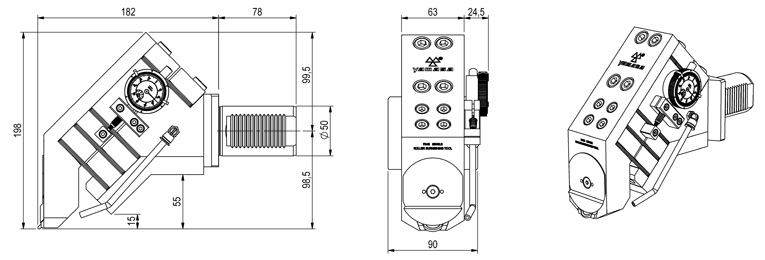

FX-45-20kN

Sipariş Kodu Bilgisi

FX-45 takımları, uygulamaya göre takım tipi, bilye/radyus bilgisi, sap bağlantısı ve takım yönü dikkate alınarak tanımlanır.

Örnek sipariş gösterimi:

FX-45-1-17.30-R1.3-VDI50-10kN

Kesin sipariş kodu, teknik resim ve uygulama bilgileri değerlendirildikten sonra netleştirilir.

Teklif Talebi

Dış radyuslarda yorulma dayanımını artırmak ve parçanıza en uygun FX-45 Derin Ezme Takımı’nı belirlemek için teknik resminizi ve uygulama bilgilerinizi bizimle paylaşabilirsiniz.
